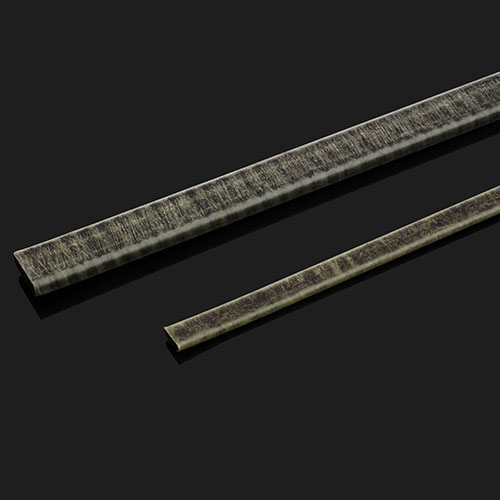

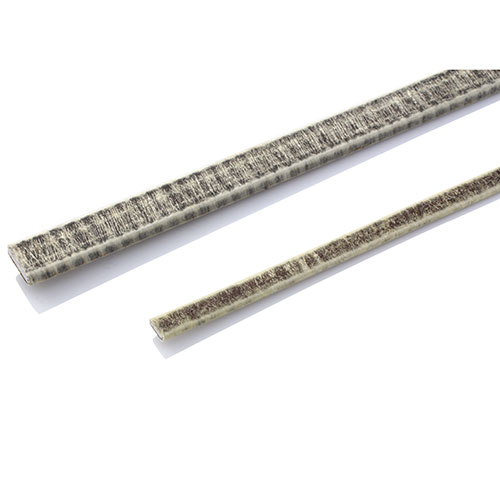

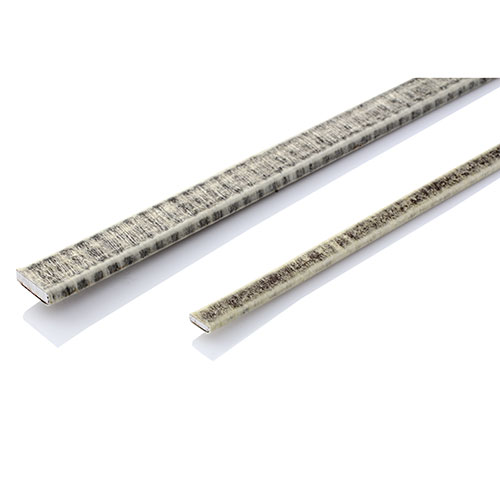

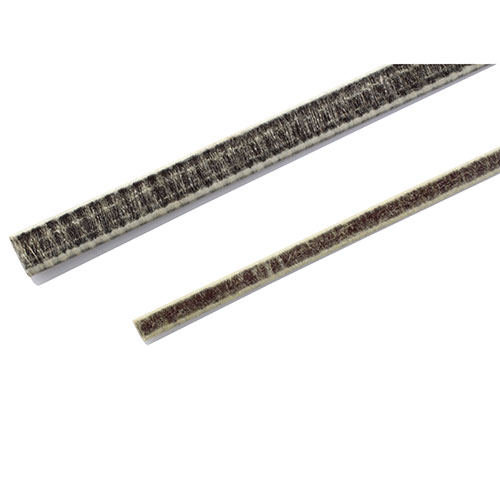

玻璃絲包漆包扁線

產品介紹：玻璃絲包漆包扁線是在優質銅（鋁）導線上先漆包，然后再繞包玻璃纖維，根據客戶需求配所需耐溫指數的絕緣漆，烘焙處理，使玻璃纖維、絕緣漆及導體之間粘結成整體。該產品的耐溫等級有130、155、180、200四個等級，產品廣泛用于發電機、電機、電動機及其它類似電氣設備繞組。

收藏此商品
分享到：

●產品的名稱：玻璃絲包漆包扁線

●產品介紹：玻璃絲包漆包扁線是在優質銅（鋁）導線上先漆包，然后再繞包玻璃纖維，根據客戶需求配所需耐溫指數的絕緣漆，烘焙處理，使玻璃纖維、絕緣漆及導體之間粘結成整體。該產品的耐溫等級有130、155、180、200四個等級，產品廣泛用于發電機、電機、電動機及其它類似電氣設備繞組。

●執行標準：GB/T7672—2008

●生產范圍：

銅鋁扁線

窄邊尺寸a:0.80mm—5.60mm

寬邊尺寸b:2.00mm—16.00mm

若選用規格超出以上范圍，請與我們聯系

●材料：

鋁扁線應符合GB5584.3-2009規定，20℃時的電阻率不大于0.0280Ωmm2/m

銅扁線應符合GB5584.2-2009規定，20℃時的電阻率不大于0.017241Ωmm2/m

●寬邊絕緣厚度和窄邊絕緣厚度應符合下表規定：

導體寬邊標稱尺寸/mm		玻璃絲包2級漆膜厚度漆包線絕緣厚度/mm
導體寬邊標稱尺寸/mm		單玻璃絲包Grade 2GL1				雙玻璃絲包Grade 2GL2
＞	≤	最小	標稱	最大		最小	標稱	最大
—	3.15	0.23	0.29	0.35		0.35	0.42	0.49
3.15	6.30	0.25	0.31	0.37	0.38		0.45	0.52
6.30	12.50	0.27	0.34	0.41	0.43		0.50	0.57
12.50	16.00	0.30	0.38	0.46	0.46		0.54	0.62

●玻璃絲包漆包扁線在直徑如下表規定的圓棒上分別進行寬邊彎曲和窄邊彎曲后，繞包層應無開裂

玻璃絲包漆包扁線繞組線彎曲		圓棒直徑
寬邊	≤8.00	10×寬邊尺寸
寬邊	＞8.00	15×寬邊尺寸
窄邊	全部尺寸	10×窄邊尺寸

●玻璃絲包漆包扁線擊穿電壓應符合下表規定：

絕緣類型		最小擊穿電壓/V
2級漆膜厚度漆包線和	單玻璃絲包Grade 2GL1	1500
2級漆膜厚度漆包線和	雙玻璃絲包Grade 2GL2	2000
